一、项目概况

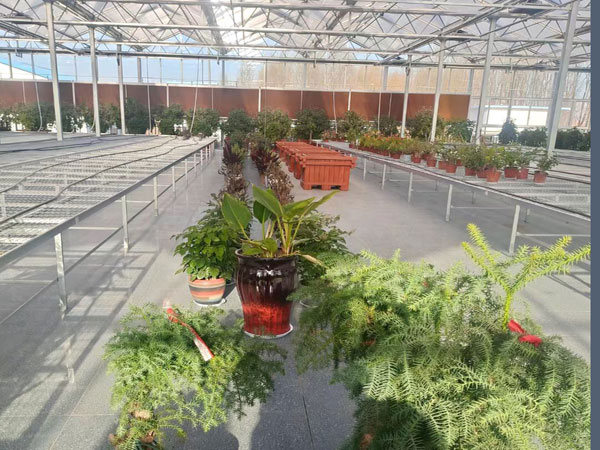

项目位于山西晋城市，建筑面积6600㎡，是一片连栋花卉大棚，四周都是玻璃，顶层为1cm厚的阳光板。夏季配有水帘降温，但冬天没有保温设施，白天有阳光直晒时大棚可以吸热，晚上没有任何保温措施。花卉大棚所处地区属暖湿带大陆性半干旱半湿润气候，四季分明。冬季受西伯利亚冷高压控制，寒冷少雪。气温月际变化大，1月温度较低，平均温度为-5.6℃，低温要达到-22.9℃。

理论计算：6600㎡的连栋花卉大棚，根据当地气候条件，宜按160/㎡的热量来设计，所需制热量为960kw/h，因此理论上需要配置6台制热量为160kw/h的超低温空气源热泵。以冬季标准工况设计，采暖热负荷跟围护结构的耗热量、门窗隙渗入室内的冷空气的耗热量和建筑内部得热等很多因素有关，需根据具体情况计算确定。

二、系统设计

1、花卉大棚白天有太阳时阳光板可以吸热，基本不需要供热。也就是说，有太阳的时候，白天机组基本在休息，只是到了晚上或阴天的时候才有供热需求。因此可以做一个大水箱，将白天机组产生的热量储存起来，用于夜晚释放热量，这样既能减少投资又可节省运行费用。

2、系统需要标配电辅热，以备设备维修时或遇到寒冷天气时使用。

三、系统配置

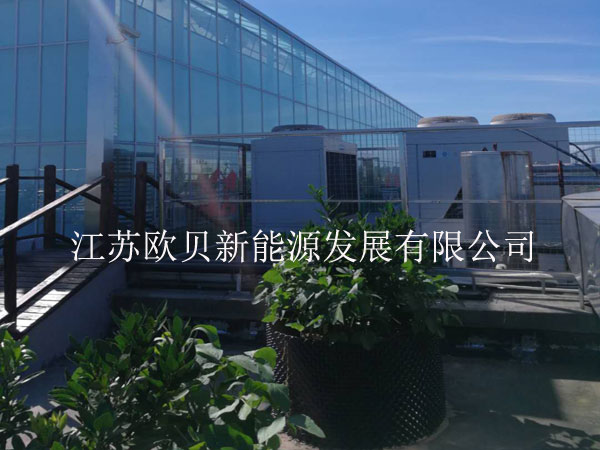

结合以上情况，该花卉大棚配备了4台160kw/h超低温空气源热泵、50吨方形不锈钢保温水箱和两台50kw/h的电辅热。末端采用种植使用的风盘结合暖气片，大棚外墙加了两层3公分的保温棉。

四、设计思路

1、智能控制，科学布局

花卉大棚设计的采暖方案，是通过电路系统的联动组合，使所有机组同步可控水泵，即使有一台机组出现故障，也不会影响系统运行。避免了模块机控制的缺憾。此外，项目标配两台电辅，按“室外温度-16℃启动一台，-19℃启动一台”这样来控制，平时不耗电，低温才启动。

2、末端多样，分区控制，精准控温

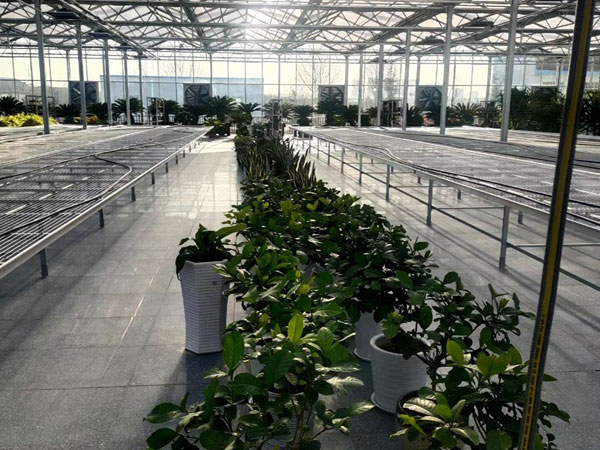

该设计方案里，花卉大棚的采暖末端为风机结合暖气片。当暖气片无法满足寒冷情况下温度需要时，就启动风机，并通过风速大小调节温度高低。整个大棚分为4个片区，可根据末端水流量大小控制水温，实现不同区域温度不同，以满足不同花卉各个生长期对温度的需求差异。通过精准温控设定室内温度，白天有太阳室温满足，供热水泵不开启，白天没太阳或晚上室温低时供热水泵开始供热，保障管道和散热器供热。室外气温急剧变冷时，室温快速下降，风机自动开启，温度到达后自动关闭，保障棚内温度持续恒温，即使出现较冷气温也能满足10℃以上。

据该大棚基地相关负责人介绍，种植基地自从采用空气能来供暖，不仅发热均匀、升温快，能智能控制大棚内的温度，适合花卉温室大棚的恒温采暖。同时，超低温空气源热泵机组不仅技术优良，运行稳定，制热和制冷能力强，而且具有舒适、健康，高效节能，运行费用低和使用寿命长等优势，能够充分满足温室大棚的恒温采暖需求。
