污水源热泵系统是以污水作为低温热源，利用热泵技术回收或提取污水中的低温热能为建筑物供热供冷，其中污水包括*管网中未处理的原生污水、污水处理厂已处理污水等。

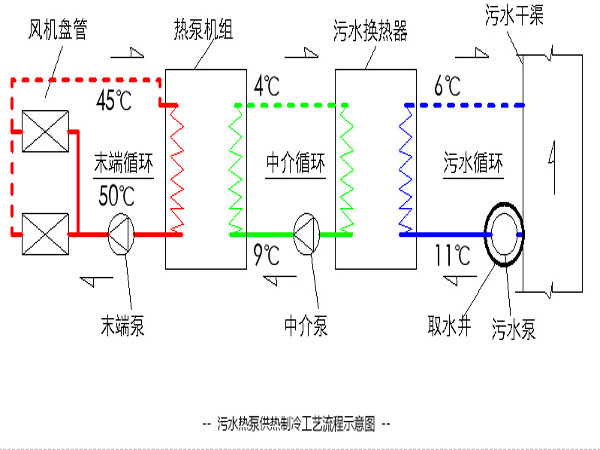

为应对污水或地表水水质条件，目前的系统多采用间接式热泵系统。污水先将热量传递给清洁水（起中介导热作用，又称中介水），中介水再进入热泵机组进行冷热量转换。污水热泵供热制冷系统宏观上由三个子循环系统构成，即污水循环、中介循环和末端循环，热泵机组的内部还有一个热泵工质（例如氟利昂）循环，即热泵机组的工作过程，宏观上不显现。系统的主要设备包括污水 泵、疏导式换热器、中介泵、热泵机组、末端泵。

以天津某研究所为例,建筑面积为4000㎡。采用风机盘管和散热器作为空调系统的末端装置，拟采用污水源热泵作为空调系统的热源。用以满足该建筑夏季制冷、冬季采暖的需求。

污水源热泵的优势

1、城市污水源热泵空调技术能实现冬季供暖、夏季空调、全年生活热水供应（很廉价的热水供应方案）、夏季部分免费生活热水供应。城市污水热泵空调是一项高新技术，具有*、环保及经济效益，符合经济与社会的可持续性发展战略。

2、城市污水源热泵机组以污水为冷热源，冬季采集来自污水的低品位热能，借助热泵系统，通过消耗部分电能（1份），将所取得的能量（大于4份）供给室内取暖；在夏季把室内的热量取出，释放到水中，以达到夏季空调的目的。它有以下特点：

（1）环保效益显著

城市污水源热泵是利用了污水作为冷热源，进行能量转换的供暖空调系统。供热时省去了燃煤、燃气、然油等锅炉房系统，没有燃烧过程，避免了排烟污染；供冷时省去了冷却水塔，避免了冷却塔的噪音及霉菌污染。不产生任何废渣、废水、废气和烟尘，环境效益显著。

（2）**

冬季，污水温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季污水温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组*提高。

（3）运行稳定可靠

污水的温度一年四季相对稳定，其波动的范围远远小于空气的变动。是很好的热泵热源和空调冷源，水体温度较恒定的特性，使得热泵机组运行较可靠、稳定，也*了系统的*性和经济性。不存在空气源热泵的冬季除霜等难点问题。

（4）一机多用，应用范围广

此热泵系统可供暖、空调，生活热水供应（夏季免费）等。一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统。城市污水热泵空调系统利用城市污水，冬季取热供暖，夏季排热制冷，全年取热供应生活热水，夏季空调季节可实施部分免费生活热水供应。一套系统冬夏两用，实现三联供。

（5）投资运行费用低

城市污水源热泵具有初投资低，运行费低的经济优势。运行效果良好，经济效益显著。污水热泵系统的机房面积仅为其他系统的50%。系统根据室外温度及室内温度要求自动调节，可做到无人看管，同时也可做到联网监控。污水源热泵系统原理简单，设备的可靠性强，维护量小，平时无设备的维护问题。
