三联供解决方案

三联供全效解决方案

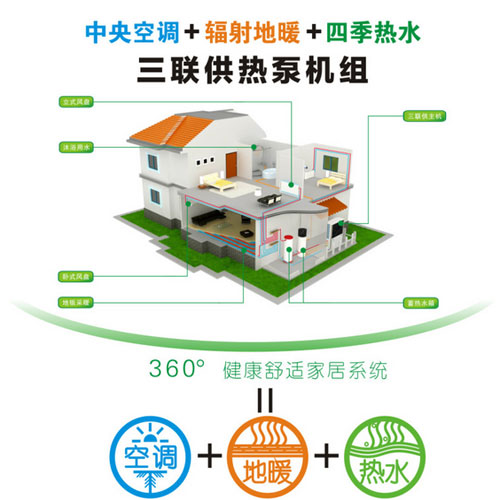

随着生活水平的提升,人们对于舒适家居的要求越来越高。在家居生活中,舒适的温度调节和热水已经成了必需品。从传统的采暖制冷空调到现在的采暖制冷热水一体化,采暖制冷热水热泵,同时具备制冷、采暖、供热水三种功能,提供了家居一体化解决方案。
全国咨询热线:0519-85155560
QQ在线咨询
更多

详细说明

 一、前言

随着生活水平的提升,人们对于舒适家居的要求越来越高。在家居生活中,舒适的温度调节和热水已经成了必需品。从传统的采暖制冷空调到现在的采暖制冷热水一体化,采暖制冷热水热泵,同时具备制冷、采暖、供热水三种功能,提供了家居一体化解决方案。

二、解决方案

以在某地区的别墅家居一体化为例

1.项目概况:该别墅面积为250㎡,每日需提供500L热水。

2.气象参数:

冬季

夏季

大气压力

平均风速

相对湿度

干球湿度

大气压力

平均风速

相对湿度

干球湿度

湿球温度

采暖

通风

空调

空调

通风

空调平均

空调

811.5

2.5

68

3

8

1

808

1.8

83

25.8

23

22.2

19.9



3.设计依据

建筑给水排水设计规范(GB50015-2003  民用建筑空调设计(第二版) 采暖通风与空气调节设计规范(GB50019-2003)暖通空调(第二版)商业或工业用及类似用途的热泵热水机(GB/T21362-2008)热泵热水系统选用与安装(06SS127)热泵产品样本及说明书(江苏欧贝新能源发展有限公司)热泵智能环境模拟实验室的运行数据(江苏欧贝新能源发展有限公司) 客户提供数据

4.设计参数

日热水用量:500L  冷水温度:7  加热温度:55

采暖总负荷:20KW  制冷总负荷:15KW

5.设计计算

采暖制冷系统

采暖总负荷:20KW 制冷总负荷15KW

热水系统

日耗热量

根据日耗热量计算公式,500L冷水加热到55℃的日耗热量为:

Qd=C·ρr(tr-tL)qrd

  =4.1868*1*55-7*500

  =100483.2kJ/d

公式说明:Qd=C·ρr(tr-tL)qrd

Qd--设计日耗热量,KJ/d

qrd--设计日热水量,L/d

C--水的比热,KJ/Kg.

一般取4.1868KJ/Kg.

ρr-热水密度,Kg/L

tr--热水温度,℃

tL--冷水计算温度,℃

热泵机组设计小时供热量

根据计算公式,热泵机组设计小时供热量需:

Qg=K1*Qd/T1=1.05*100483.2÷12=8792.28KJ/h=2.4KW/h

公式说明:Qg=K1*Qd/T1

Qg--热泵机组设计小时供热量,KJ/h

Qd--最高日耗热量,KJ/d

T1--热泵设计工作时间,12h-20h,h/d

K1--安全系数,可取1.05-1.0.

6.设备选型

1)根据计算,初步选用1DKFXRS-33IIB31型热泵机组即可满足冬季采暖需求。

2)末端应客户要求采用地板采暖与风机盘管组合使用。

7.运行成本分析

1)计算前提

制冷季按90天,采暖季按120天,过渡季155

采暖最大需求量20KW,制冷最大需求量15KW。采暖季节平均每天需求量按其60%估算,制冷季节平均每天需求量也按其60%估算

电价按0.6/KW/h。电的热值860Kcal/KWh,热效率80%

制冷季DKFXRS-33IIB31型的热泵机组的COP值平均为2.9.采暖季DKFXRS-33IIB31型热泵机组的  COP值为3.5,过渡季节DKFXRS-33IIB31型热泵机组的COP值平均为3.8

过渡季节平均温度19℃,平均水温16℃,每吨水加热到55℃需要热量40950KcaI

2)空气源机组运行费用

制冷季:15*60%*24÷2.9*0.6*90=4022

采暖季:20*60%*24÷3.5*0.6*120=5924.5

在制冷和采暖利用余热来制备热水,热水是免费的。过渡季节,通过切换机组来制备热水

过渡季:40950÷860÷3.8*0.6*155*0.5=582.7

则运行总费用:4022+5924.5+582.7=10529.2

电加热运行总费用

制冷季:15*60%*24÷95%*0.6*90=12278

采暖季:20*60%*24÷95%*0.6*120=21827

采暖制冷费用为:12278+21827=34105

所以空气源采暖制冷系统比传统空调系统节约23576元,且空气源采暖制冷热泵还提供热水,实现舒适家居一体化。

三、结论

   机组实现的地板辐射采暖是目前最为流行的采暖方式。地暖是通过在地板下铺热体辐射散热的采暖方式,比较适合用于别墅采暖。地板采暖是由下而上散热,符合“头要凉,脚要热”的养生之道,感觉非常舒适;其次,地热不占用平面空间,不会影响高档次别墅的美观;比起空调暖气,更加节能环保。

机组可提供24小时中央热水,水温恒定,超低噪音,即开即有,可满足多个水龙头同时使用热水,带来舒适热水享受。采暖与制冷季的热水为免费获得,节约费用。并且在加热过程中,无污染,无废气物产生,消除了普通热水器中的易燃、易爆、触电等安全隐患。

 在现代建筑多元化的今天,对家居设备的要求越来越高的情况下,欧贝采暖制冷热泵拥有广阔的发展前景。
